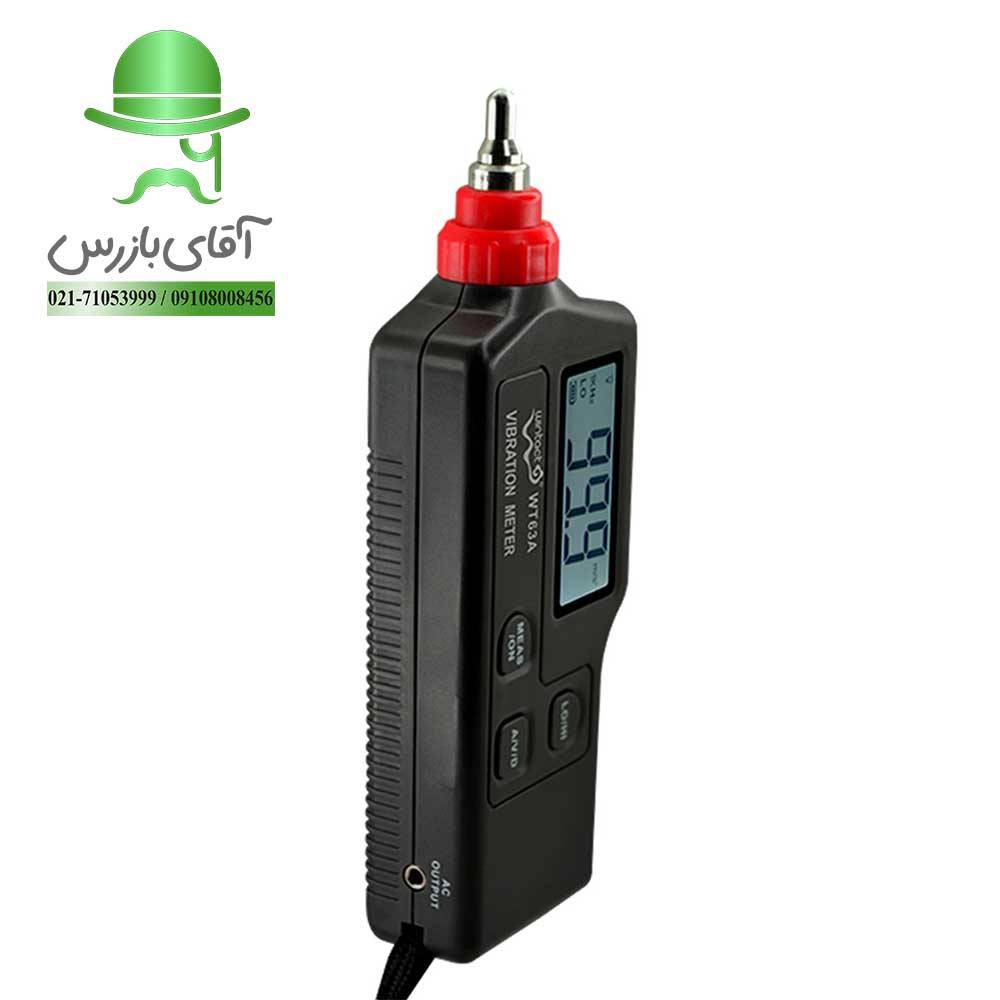

ارتعاش سنج لرزش سنج Vibration Meter WT63A یک ابزار پرتابل برای بررسی وضعیت ارتعاش تجهیزات است که سه پارامتر مهم شتاب، سرعت ارتعاش و جابجایی را اندازهگیری میکند. این دستگاه با سنسور شتابسنج سرامیکی پیزوالکتریک طراحی شده و برای بررسی ماشینآلات دوار و رفتوبرگشتی کاربرد دارد. برای اطلاع از قیمت و کارایی محصولات مشابه به دسته بندی لرزش سنج – ویبریشن تستر مراجعه فرمایید.
🔍 ارتعاش سنج لرزش سنج Vibration Meter WT63A دقیقاً چه چیزی را اندازهگیری میکند؟
یکی از نقاط قوت WT63A این است که کاربر فقط به یک عدد محدود نمیشود و میتواند ارتعاش را از سه دیدگاه بررسی کند:
📈 1. شتاب ارتعاش | Acceleration
بازه اندازهگیری شتاب دستگاه 0.1 تا 199.9 m/s² Peak است. این پارامتر بهخصوص برای بررسی ارتعاشات با فرکانس بالاتر میتواند اطلاعات مفیدی درباره وضعیت مکانیکی تجهیز ارائه دهد.
🌀 2. سرعت ارتعاش | Velocity
سرعت ارتعاش در محدوده 0.1 تا 199.9 mm/s RMS اندازهگیری میشود. این پارامتر در پایش وضعیت بسیاری از ماشینآلات دوار، مانند موتور، پمپ و فن، بسیار کاربردی است.
📏 3. جابجایی ارتعاش | Displacement
WT63A میتواند جابجایی ارتعاش را در محدوده 0.001 تا 1.999 mm P-P اندازهگیری کند. این قابلیت برای مشاهده دامنه حرکت ارتعاشی تجهیزات مفید است.
⭐ ویژگیهای مهم ارتعاش سنج لرزش سنج Vibration Meter WT63A
🔹 سه پارامتر اندازهگیری در یک دستگاه: شتاب، سرعت و جابجایی
🔹 سنسور پیزوالکتریک: استفاده از Piezoelectric Ceramic Accelerometer از نوع Shear برای دریافت سیگنال ارتعاش
🔹 پوشش فرکانسی گسترده برای شتاب: از 10 Hz تا 15 kHz در دو محدوده LO و HI
🔹 اندازهگیری سرعت و جابجایی: در محدوده فرکانسی 10 Hz تا 1 kHz
🔹 نمایشگر LCD: مشاهده مستقیم مقدار اندازهگیریشده و وضعیت دستگاه
🔹 نور پسزمینه نمایشگر: مناسب برای کار در محیطهایی با نور کمتر
🔹 پروب حساس: برای دریافت بهتر ارتعاش از محل مورد بررسی
🔹 پروبهای قابل استفاده با طول متفاوت: امکان انتخاب سرِ مناسب برای شرایط مختلف اندازهگیری

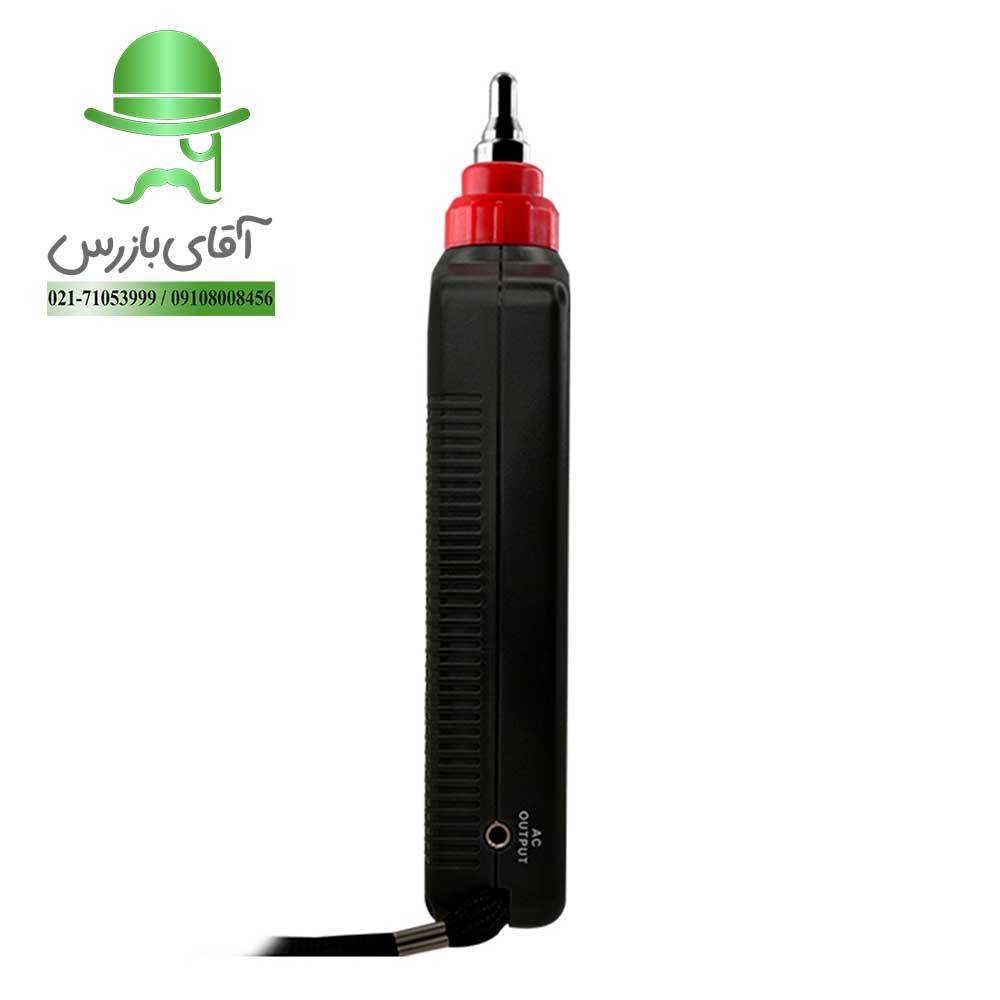

🔹 خروجی سیگنال AC: دستگاه دارای خروجی AC با مقدار 2 V Peak در Full Scale است.
🔹 خاموشی خودکار: برای جلوگیری از مصرف بیدلیل باتری، دستگاه پس از حدود 60 ثانیه خاموش میشود.
🔹 نشانگر باتری ضعیف: وضعیت پایین آمدن ولتاژ باتری به کاربر اعلام میشود.
🔹 طراحی سبک و قابل حمل: وزن دستگاه با باتری حدود 182 گرم است.
🧰 روش استفاده از ارتعاش سنج لرزش سنج Vibration Meter WT63A
استفاده از WT63A نسبتاً ساده است، اما برای رسیدن به نتیجه قابل اعتماد، نحوه قرارگیری سنسور اهمیت زیادی دارد.
1️⃣ آمادهسازی دستگاه
ابتدا باتری 9V آلکالاین را نصب کنید و دستگاه را روشن نمایید. باتری دستگاه برای حدود 20 ساعت استفاده مداوم اعلام شده است.
2️⃣ انتخاب محل اندازهگیری
محلی را انتخاب کنید که ارتعاش از قسمت موردنظر ماشین بهخوبی به سنسور منتقل شود.
📌 برای مثال، در یک موتور الکتریکی میتوان نقاط مختلف اطراف یاتاقانها، بدنه موتور و محلهای اتصال را بررسی و نتایج را با یکدیگر مقایسه کرد.
3️⃣ اتصال مناسب پروب
پروب را به محل موردنظر نزدیک کرده و تا حد امکان تماس مکانیکی مناسب و پایدار ایجاد کنید.
⚠️ فشار دست، زاویه قرارگیری و کیفیت تماس میتوانند روی نتیجه اندازهگیری اثر بگذارند؛ بنابراین بهتر است اندازهگیریها در نقاط مختلف با شرایط تا حد امکان یکسان انجام شوند.
4️⃣ انتخاب پارامتر
با توجه به هدف بررسی، حالت موردنظر را انتخاب کنید:
Acceleration → شتاب
Velocity → سرعت
Displacement → جابجایی
5️⃣ انتخاب محدوده فرکانسی
در اندازهگیری شتاب، WT63A دو محدوده فرکانسی LO از 10Hz تا 1kHz و HI از 1kHz تا 15kHz دارد. برای سرعت و جابجایی، محدوده فرکانسی 10Hz تا 1kHz استفاده میشود.
6️⃣ ثبت و مقایسه نتایج
نمایشگر دستگاه تقریباً هر 1 ثانیه بهروزرسانی میشود. بهتر است برای پایش وضعیت ماشین، مقادیر را در نقاط مشخص و در شرایط کاری مشابه ثبت و با اندازهگیریهای قبلی مقایسه کنید.
🏭 کاربردهای ارتعاش سنج لرزش سنج Vibration Meter WT63A
WT63A را میتوان در بسیاری از محیطهای صنعتی و تعمیراتی به کار گرفت:
⚙️ ماشینآلات دوار
برای بررسی ارتعاش انواع موتور، پمپ، فن، کمپرسور و تجهیزات دارای اجزای چرخان.
🔄 تجهیزات رفتوبرگشتی
برای بررسی ماشینآلاتی که حرکت رفتوبرگشتی دارند؛ زیرا دستگاه برای پایش انواع تجهیزات دارای ارتعاش طراحی شده است.
🏗️ نگهداری و تعمیرات صنعتی
میتوان از دستگاه برای مقایسه وضعیت ارتعاش یک تجهیز در طول زمان استفاده کرد و افزایش غیرعادی ارتعاش را زودتر شناسایی کرد.
🔧 تعمیرگاههای ماشینآلات
در زمان عیبیابی میتوان ارتعاش نقاط مختلف دستگاه را اندازهگیری و با یکدیگر مقایسه کرد.
⚡ صنعت برق
برای بررسی ارتعاش تجهیزات مکانیکی مرتبط با تولید و انتقال توان.
🏭 صنایع تولیدی و ماشینسازی
در خطوط تولید، دستگاه میتواند برای بررسی وضعیت ارتعاش ماشینآلات مورد استفاده قرار گیرد.
🔩 صنایع فلزی و متالورژی
یکی از حوزههای کاربرد ذکرشده برای WT63A، صنعت متالورژی است.
✈️ صنایع هوافضا
منابع فنی، استفاده از این مدل را در حوزه عمومی هوافضا نیز ذکر کردهاند.
📊 مشخصات فنی ارتعاش سنج لرزش سنج Vibration Meter WT63A
| مشخصه | مقدار |
|---|---|
| نوع سنسور | Piezoelectric Ceramic Accelerometer، Shear Type |
| محدوده شتاب | 0.1 تا 199.9 m/s² Peak |
| محدوده سرعت | 0.1 تا 199.9 mm/s RMS |
| محدوده جابجایی | 0.001 تا 1.999 mm P-P |
| دقت | ±5% ±2 Digits |
| فرکانس شتاب LO | 10Hz تا 1kHz |
| فرکانس شتاب HI | 1kHz تا 15kHz |
| فرکانس سرعت | 10Hz تا 1kHz |
| فرکانس جابجایی | 10Hz تا 1kHz |
| زمان بهروزرسانی نمایشگر | 1 ثانیه |
| نمایشگر | LCD، سه و نیم رقمی |
| خروجی | AC، حداکثر 2V Peak |
| منبع تغذیه | باتری 9V آلکالاین |
| عمر باتری | حدود 20 ساعت استفاده مداوم |
| خاموشی خودکار | حدود 60 ثانیه |
| دمای کاری | 0 تا 40°C |
| رطوبت کاری | 30 تا 90%RH |
| ابعاد | 67 × 30 × 183 میلیمتر |
| وزن | حدود 182 گرم با باتری |
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای WT63A گردآوری شده است.
🎯 چرا WT63A برای بازرسیهای دورهای مناسب است؟
WT63A بیشتر از اینکه یک دستگاه پیچیده آزمایشگاهی باشد، یک ابزار میدانی و قابل حمل برای بررسی سریع ارتعاش است. ابعاد جمعوجور، وزن پایین، نمایش مستقیم مقدار و امکان اندازهگیری سه پارامتر مختلف باعث میشود برای تکنسینهای تعمیرات و بازرسانی که باید چند دستگاه را در یک محیط صنعتی بررسی کنند، کاربردی باشد.
از طرف دیگر، وجود خروجی AC این امکان را فراهم میکند که سیگنال خروجی دستگاه در کاربردهای سازگار، به تجهیزات دیگر منتقل شود.
