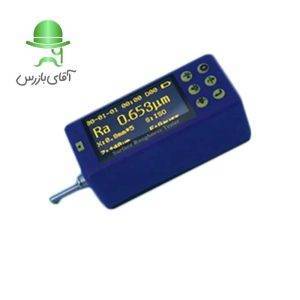

زبری سنج صافی سنج SR-220 SADT ساخت کشور آلمان و با کیفیت و سبک می باشد. این صافی سنج با محاسبه دره و قله های روی سطح میزان زبری را محاسبه می کند. برای اطلاع از قیمت و کارایی محصولات مشابه به دسته بندی زبری سنج (صافی سنج) مراجعه فرمایید. با دانستن میزان زبری سطح قطعه می توان رفتارهای مکانیکی قطعه را پیشبینی کرد مثلا اشیاء زبر بیشتر در معرض خوردگی و ترک دار شدن هستند یا اشیاء زبر دارای اصطکاک بیشتری نسبت به سطوح صاف هستند که باعث کاهش کارایی ماشین آلات و تجهیزات می شود.
ویژگی های زبری سنج صافی سنج SR-220 SADT
- گستره اندازه گیری 160 میکرومتر در محور Z
- گستره اندازه گیری 17.5 میلیمتر در محور X
- دقت دستگاه 10± درصد
- توانایی تکرار : 6 درصد
- سنسور آنتنی
- ابعاد دستگاه 112*50*47 mm
- مطابق استاندارد های JIS-DIN-ANSI-ISO
- رنج اندازه گیری : محور Z(عمودی( 160μ m – محور) X افقی) 17.5mm
- پارامترهای اندازه گیری : Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, Rpc, Rmr
- دقت : کمتر یا برابر با 10 ±٪
- قابلیت تکرار : کمتر یا برابر با 6٪
- سنسور آنتنی
ویژگی و مشخصات فنی زبری سنج صافی سنج SR-220
| Model | SR220 | |
| Measuring range | Z Axis (Vertical) | 320μm (Ra=80μm) |
| X Axis (Horizontal) | 17.5mm | |
| Resolution | Z Axis (Vertical) | 0.01μm/±20μm 0.02μm/±40μm 0.04μm/±80μm 0.08μm/±160μm |
| Measurement item | Parameters | Ra, Rq, Rz, Rt, Rp, Rv, RS, RSm, Rz(JIS), Ry(JIS), RSk, R3z, Rmax, Rpc, Rmr, Rku, RΔa, RΔq, Rδc, Ry, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, V0; |
| Standards | ISO, ANSI, DIN, JIS | |
| Graphic | Roughness profile, Material ratio curve, Direct profile | |
| Filter | RC, PC-RC, Gauss, D-P | |
| Sampling length (lr) | 0.25 / 0.8 / 2.5mm | |
| Assessment length (ln) | Ln= lr×n n=1~5 | |
| Probe | principle | Differential inductance |
| Stylus | Natural Diamond, 90° cone angle, 5μm tip radius | |
| Force | <4mN | |
| Skid | Ruby, Longitudinal radius 40mm | |
| Traversing speed | lr=0.25, Vt=0.15mm/s lr=0.8, Vt=0. 5mm/s lr=2. 5, Vt=1mm/s Return Vt=1mm/s | |
| Accuracy | Less than or equal to ±10% | |
| Repeatability | Less than or equal to 6% | |
| Power supply | Built-in Lithium ion battery, AC adapter 8.4V, 800mA | |
| Dimension | 112×50×47mm (L×W×H) | |
| Weight | approx |
🛠 کاربردهای تخصصی
بازرسی نهایی قطعات ماشین‌کاری‌شده (متال / غیرمتال)
برای سنجش پارامترهایی مانند Ra، Rz، Rt پیش از مونتاژ/پوشش‌دهی یا ارسال برای مشتری.کنترل کیفیت تولید صنعتی
در خطوط تولید قطعات دقیق، خودروسازی، هوافضا و ابزارسازی، به دلیل سرعت خواندن، حافظه ذخیره و امکان خروجی گرفتن از داده‌ها.اندازه‌گیری در محل/کارگاه (On‑site)
با توجه به پرتابل بودن، ضد ضربه و وزن کم، بدون نیاز به نمونه برداری به آزمایشگاه میتوان عملیات را انجام داد.مقایسه نتایج با استانداردها
عملیات نمونه‌گیری با لِنت های مختلف (0.25 / 0.8 / 2.5 mm) و استفاده از فیلتر های استاندارد برای تطبیق با ISO/DIN/JIS.ثبت داده و گزارش‌گیری سریع
قابلیت ذخیره تا ۲۰ گزارش، امکان انتقال به PC یا چاپ از طریق بلوتوث، جهت آرشیو و تحلیل حرفه‌ای.بازرسی سطوح حساس یا دسترس‌پذیر نیستند
با سوزن بلند و طراحی کنترل از راه دور، قابلیت اندازه‌گیری نقاط دشوار مانند حفره‌ها یا سطوح داخلی لوله‌ها.
🏗 صنایع هدف
خودروسازی، قطعه سازی صنعتی
هوا فضا و دفاع
ابزارسازی دقیق
پوشش دهی های صنعتی (رنگ، آنادایزینگ، HVOF، EP)
سخت کاری و پرداخت نهایی سطح
پژوهش و توسعه در متالوژی و متریال شناسی
نکات کاربردی برای استفاده بهینه از دستگاه SR-220:
کالیبراسیون منظم: برای اطمینان از دقت اندازه گیری ها، دستگاه را به طور منظم کالیبره کنید.
نگهداری صحیح: پس از هر استفاده، دستگاه را تمیز کرده و در محفظه محافظ نگهداری کنید.
آموزش کاربری: پیش از استفاده، دفترچه راهنمای دستگاه را مطالعه کرده و با عملکرد های مختلف آن آشنا شوید.
