زبری سنج سطح ElCOMETER 7062 ساخت کشور انگلستان بسیار با کیفیت و سبک برای سطوح ماشین کاری استفاده می شود. این صافی سنج با محاسبه دره و قله های روی سطح میزان زبری را محاسبه می کند. برای اطلاع از قیمت و کارایی محصولات مشابه به دسته بندی زبری سنج (صافی سنج) مراجعه فرمایید.
با دانستن میزان زبری سطح قطعه می توان رفتارهای مکانیکی قطعه را پیشبینی کرد مثلا اشیاء زبر بیشتر در معرض خوردگی و ترک دار شدن هستند یا اشیاء زبر دارای اصطکاک بیشتری نسبت به سطوح صاف هستند که باعث کاهش کارایی ماشین آلات و تجهیزات می شود.
ویژگی های زبری سنج سطح ElCOMETER 7062
- دارای استاندارد های ASTM D7127, ASME B46, DIN 4768, EN 10049, ISO 4287,ISO 4287/1, JIS B 0601, SSPC PA 17
- شرکت سازنده: ELCOMETER
- شماره مدل: 7062
- کشور مبدا: انگلستان
- محدوده اندازه گیری: 0-350μm (0-13.78mils)
- وضوح: 8 نانومتر (0.315μin)

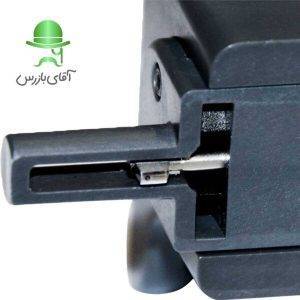

این ابزار شامل یک قلم است که به صورت مکانیکی در سراسر سطح کشیده می شود و تصویری از زبری سطح در طول نمونه از پیش تعریف شده ثبت می کند. تکنیک اندازه گیری تعدادی پارامتر اندازه گیری را فراهم می کند از جمله:

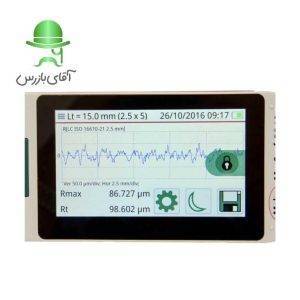

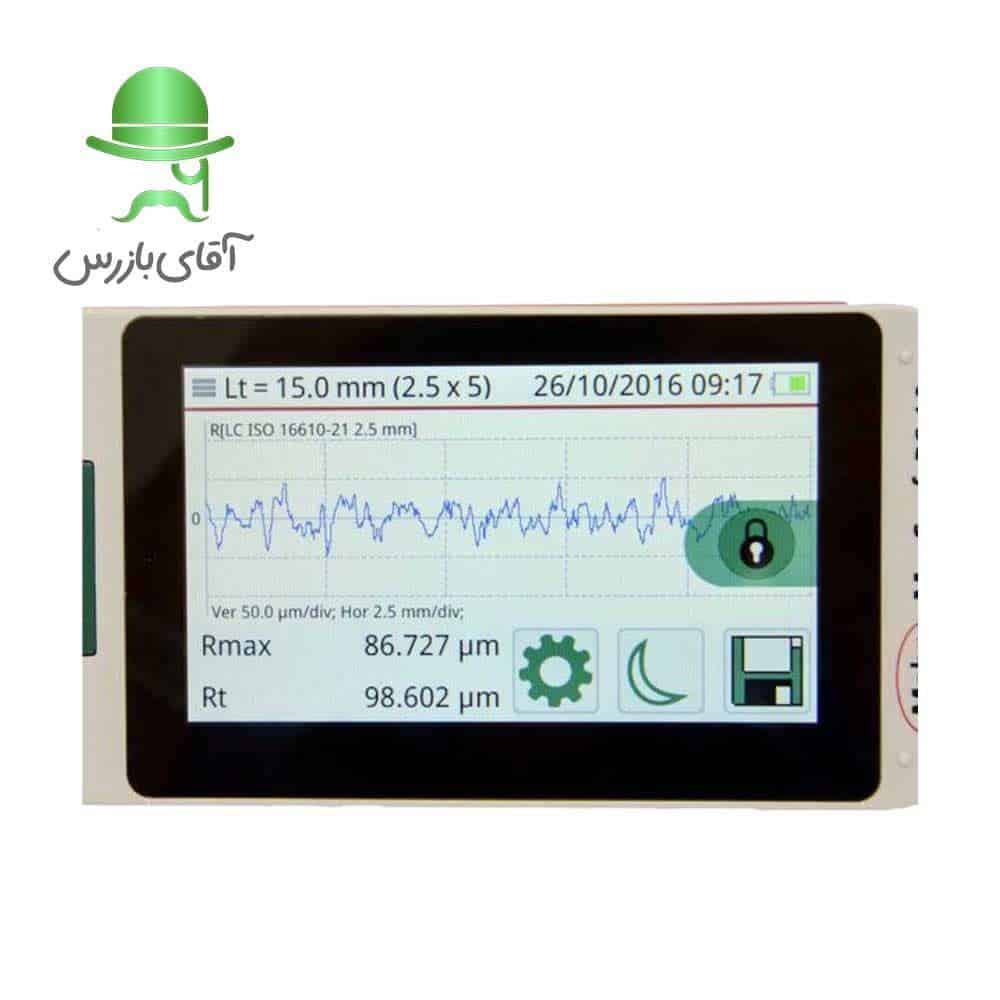

- Rmax: بزرگترین تفاوت بین قله ها و دره ها در طول نمونه برداری فردی در طول ارزیابی کلی
- Ra: متوسط زبری در طول نمونه برداری
- Rt: فاصله بین بلندترین قله و پایین ترین دره در طول ارزیابی
- Rz: میانگین فاصله بین بلندترین قله و پایین ترین دره در طول تعدادی از طول های نمونه برداری
مشخصات فنی زبری سنج صافی سنج سطح ELCOMETER 7062
| واحد اندازه گیری | متریک امپریال |
| وانت قلم | برداشتن قلم لغزی القایی، نوک قلم 2μm (80μin)، نیروی اندازه‌گیری تقریباً 0.7 میلیون نیوتن |
| پارمترها | DIN/ISO – Ra، Rq، Rz، Rmax، Rp، Rpk، Rk، Rvk، Mr1، Mr2، A1، A2، Vo، Rt، R3z، RPc، Rmr، RSm، Rsk، CR، CF، CL، R، AR، Rx، JIS – Ra، Rq، Ry، RzJIS، tp، RSm، S، ASME – Rp، RPM، RPc، Rsk، tp، MOTIF – R، AR، Rx، CR، CF، CL |
| محدوده اندازه گیری | 0-350μm (0-13.78mils) |
| وضوح | 8 نانومتر (0.315μin) |
| استانداردها | فیلتر پروفیل صحیح فاز (فیلتر گاوسی) مطابق DIN EN ISO 16610-21 (ISO 11562 سابق)، فیلتر ویژه مطابق با DIN EN ISO 13565-1، آیا فیلتر مطابق DIN EN ISO 3274 (قابل خاموش شدن) است. |
| قطع (LC) | 0.25 میلی متر، 0.8 میلی متر، 2.5 میلی متر؛ خودکار (0.010، 0.030، 0.100 اینچ) |
| طول پیمایش (Lt) | 1.5 میلی متر، 4.8 میلی متر، 15 میلی متر؛ خودکار (0.06، 0.192، 0.6 اینچ) |
| طول پیمایش (مطابق با MOTIF) | 1 میلی‌متر، 2 میلی‌متر، 4 میلی‌متر، 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر (0.040، 0.080، 0.160، 0.320، 0.480، 0.640 اینچ) |
| تعداد (n) طول نمونه برداری | قابل انتخاب: 1 تا 16 |
| طول ارزیابی (ln) | 1.25 میلی متر، 4.0 میلی متر، 12.50 میلی متر (0.050، 0.15 اینچ 0.50 اینچ) |
| ظرفیت حافظه | 3900 پروفایل، 500000 نتیجه |
| باتری | منبع تغذیه باتری قابل شارژ 100 تا 264 ولت |
| ابعاد | 160 × 77 × 50 میلی‌متر (6.29 × 3.03 × 1.97 اینچ) |
| وزن | 500 گرم (1.10 پوند) |
فروشگاه آقای بازرس بزرگترین عرضه کننده ی دستگاه های تست غیر مخرب NDT در ایران است.
