کمبریج گیج چیست؟ همه چیز درباره کمبریج گیج. در صنعت جوش با نام Cambridge Gauge شناخته میشود، یکی از پرکاربرد ترین ابزار های کنترل کیفیت جوش است. این ابزار کوچک اما تخصصی میتواند چندین پارامتر مهم مانند زاویه پخ، آندرکات، ساق فیلت، گلوگاه فیلت، ناهم ترازی و شکاف اتصال را به سرعت اندازه گیری کند. برای اطلاع از قیمت و کارایی محصولات مشابه به دسته بندی گیج جوشکاری مراجعه فرمایید. در این مقاله با معرفی کامل کمبریج گیج، نحوه استفاده، کاربردها و نکاتی برای انتخاب بهترین مدل آشنا میشوید.
🟦 کمبریج گیج چیست؟ همه چیز درباره کمبریج گیج
کمبریج گیج یک ابزار دقیق مکانیکی است که برای اندازهگیری عیوب سطحی و هندسی جوش طراحی شده است. در صنایع مختلفی مانند نفت و گاز، پلسازی، مخازن تحت فشار، ساخت سازههای فولادی و کشتی سازی از این ابزار استفاده میشود. این گیج به دلیل چندمنظوره بودن، جایگزین چند ابزار اندازهگیری سنتی شده و به بازرسان کمک میکند سریعتر و دقیقتر کیفیت جوش را ارزیابی کنند.
🟩 کاربردهای کمبریج گیج
✔ اندازهگیری زاویه پخ (Bevel Angle)
برای کنترل شرایط آماده سازی قطعات قبل از جوشکاری.
✔ سنجش عمق آندرکات
یکی از حساس ترین عیوب سطحی که بر استحکام جوش تأثیر مستقیم دارد.
✔ اندازه گیری ساق جوش فیلت
تشخیص طول ساق های فیلت برای تعیین میزان حجم جوش.
✔ اندازه گیری گلوگاه فیلت
بررسی ضخامت گلوگاه یکی از معیار های کنترل مقاومت اتصال است.
✔ اندازهگیری ناهمترازی یا High-Low
برای ارزیابی اختلاف سطح دو قطعه قبل از جوش.
✔ اندازه گیری شکاف اتصال
برای تنظیم دقیق فاصله قطعات در مرحله Fit-up.

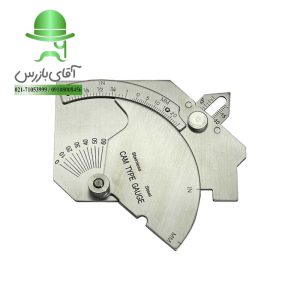

🟨 ساختار و اجزای کمبریج گیج
🔸 بدنه استیل ضد زنگ
🔸 شاخص زاویه سنج
🔸 شاخص آندرکات
🔸 بخش فیلت سنج
🔸 پیچ تنظیم (ریگلاژ)
🔸 مقیاس های میلی متری یا اینچی
🔸 شاخص ناهم ترازی
🟥 روش استفاده کمبریج گیج چیست؟ همه چیز درباره کمبریج گیج
🔧 ۱. آمادهسازی گیج
گیج را تمیز کنید.
پیچ کالیبراسیون را روی صفر تنظیم کنید.
📐 ۲. اندازهگیری زاویه پخ
ابزار را روی لبه قطعه قرار دهید
شاخص زاویه را تنظیم کنید
عدد زاویه را بخوانید.
📉 ۳. اندازهگیری آندرکات
شاخص مخصوص را روی لبه جوش قرار دهید
عمق فرورفتگی را از روی مقیاس بخوانید.
🎯 ۴. اندازهگیری فیلت (ساق و گلوگاه)
بخش فیلت سنج را روی جوش قرار دهید
ساق چپ، ساق راست و ضخامت گلوگاه را بهصورت جداگانه ثبت کنید.
📎 ۵. اندازهگیری ناهمترازی (High-Low)
گیج را روی دو قطعه قرار دهید
اختلاف ارتفاع را از روی مقیاس بخوانید.
📝 ۶. ثبت نتایج
برای هر متر طول جوش چند نقطه اندازه گیری کنید و نتایج را در فرم بازرسی ثبت کنید.
🟦 مزایای استفاده از کمبریج گیج
- دقت بالا
- چندمنظوره بودن
- بدنه مقاوم ضد زنگ
- ابعاد کوچک و قابل حمل
- مناسب برای تمام صنایع جوشکاری
- اقتصادی و بادوام
🟧 نکات حرفهای برای استفاده دقیقتر
✔ اندازهگیری روی جوش داغ انجام نشود
✔ برای فیلت های حجیم، اندازه گیری در ۳ نقطه توصیه میشود
✔ نور محیط بر دقت تأثیر دارد؛ از چراغ قلمی استفاده کنید
✔ گیج را کنار ابزارهای سنگین نگهداری نکنید
✔ قبل از هر شیفت کاری، تنظیم صفر کنترل شود

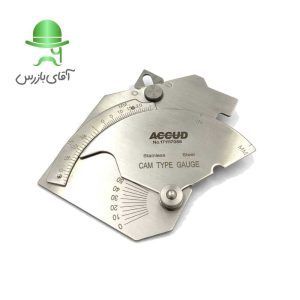

چند نمونه با کیفیت از کمبریج گیج موجود در ایران

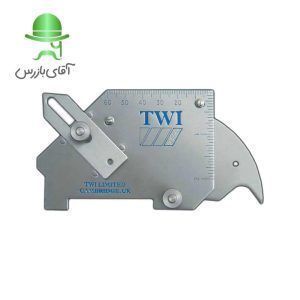

- گیج جوش کمبریج گیج CAMBRIGE GAUGE TWI
- گیج جوشکاری کمبریج گیج GAL آمریکا

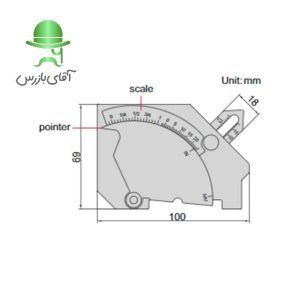

- گیج جوشکاری کمبریج گیج اینسایز
🏭 چرا بازرسها از کمبریج گیج استفاده میکنند؟
مزیت اصلی این ابزار، سرعت در کنار سادگی است.
برای یک بازرس، اینکه بتواند بدون باتری، نرمافزار یا تجهیزات پیچیده، مستقیماً روی قطعه مقدار یک پارامتر هندسی را بررسی کند، بسیار کاربردی است.
از طرف دیگر، اندازه کوچک آن باعث میشود بهراحتی داخل کیف ابزار بازرسی قرار بگیرد و در محل پروژه همیشه در دسترس باشد.
⭐ یک نکته مهم درباره دقت کمبریج گیج
کمبریج گیج را بهتر است ابزاری برای کنترل و اندازهگیری سریع ابعاد جوش بدانیم، نه وسیلهای که بهتنهایی کیفیت کامل جوش را تعیین کند.
ممکن است ابعاد ظاهری یک جوش کاملاً مناسب باشد اما در داخل آن عیوبی مانند Lack of Fusion، Lack of Penetration یا ترک وجود داشته باشد. بنابراین در پروژههایی که الزامات NDT دارند، اندازهگیری با گیج باید در کنار سایر روشهای بازرسی و مطابق برنامه کنترل کیفیت پروژه انجام شود.
برای مشاهده لینک کلیه کمبریج کیج به دسته بندی مربوطه مراجعه فرمایید.
