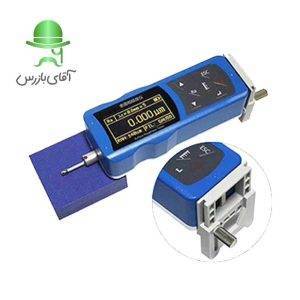

زبری سنج صافی سنج سطح JIMTECH JITAI8102JIMTECH JITAI8102
ویژگی های کلیدی محصول
- مشاوره قبل خرید 09108008456
- شماره ثابت 02171053999
- کشور مبدا: چین
- قابلیت اتصال به کامپیوتر و چاپگر
- زمان کار مداوم: بیش از 20 ساعت.
بررسی اجمالی محصول
نقد و بررسی : زبری سنج صافی سنج سطح JIMTECH JITAI8102
زبری سنج صافی سنج سطح JIMTECH JITAI8102 ساخت کشور چین بسیار با کیفیت و دقیق برای سطوح ماشین کاری استفاده می شود. این صافی سنج با محاسبه دره و قله های روی سطح میزان زبری را محاسبه می کند. برای اطلاع از قیمت و کارایی محصولات مشابه به دسته بندی زبری سنج (صافی سنج) مراجعه فرمایید. از ویژگی های این محصول می توان به ذخیره سازی داده ها : 100 گروه ، طول نمونه برداری (lr): 0.25، 0.8، 2.5mm اشاره کرد.
با دانستن میزان زبری سطح قطعه می توان رفتارهای مکانیکی قطعه را پیشبینی کرد مثلا اشیاء زبر بیشتر در معرض خوردگی و ترک دار شدن هستند یا اشیاء زبر دارای اصطکاک بیشتری نسبت به سطوح صاف هستند که باعث کاهش کارایی ماشین آلات و تجهیزات می شود.
ویژگی های زبری سنج صافی سنج سطح JIMTECH JITAI8102
- دارای خواب خودکار، خاموش شدن خودکار و عملکرد ذخیره انرژی
- موتور کنترل قابل اعتماد برای از بین رفتن مدار و طراحی نرم افزار
- نمایش اطلاعات اندازه گیری، اطلاعات سریع منو، اطلاعات نادرست و دستگاه سوئیچ و سایر نکات مربوط به آن اطلاعات.
- سازگار با استانداردهای ملی ISO، DIN، ANSI، JIS.
- نماد مقدار باقیمانده، که کاربر را وادار به شارژ می کند.
- زمان کار مداوم: بیش از 20 ساعت.
- تنظیمات و نمایش ساعت بیدرنگ، ضبط و ذخیره سازی راحت داده ها.
- قابلیت اتصال به کامپیوتر و چاپگر
- سنسورهای مختلف اختیاری، پلت فرم اندازه گیری، مینی چاپگر، میله گسترش و سایر لوازم جانبی.
- پوسته پلاستیکی، با الهام از طراحی شیک “TRANSFORMERS”، قابل حمل، قابلیت اطمینان بالا.
- می تواند داده ها را توسط APP به دست آورد، مدیریت کند.
- طراحی ادغام الکترومکانیکی، اندازه کوچک، وزن سبک، کارکرد آسان
- استفاده از تراشه DSP برای کنترل و پردازش داده ها، سرعت بالا، مصرف انرژی کم.
- 128 x 64 صفحه نمایش نقطه ای OLED، صفحه نمایش دیجیتال / گرافیکی؛ بدون چشم انداز برجسته کنید.
- اطلاعات صفحه نمایش بصری و غنی، می تواند تمام پارامترها و گرافیک ها را نمایش دهد.
مشخصات JITAI8102 برند JIMTECH
| Name | Content | ||
| Measurement Range | The Z axis (vertical) | 160μm | |
| The X axis (horizontal) | 17.5mm | ||
| Resolution ratio | The Z axis (vertical) | 0.01μm/±20μm | |
| 0.02μm/±40μm | |||
| 0.04μm/±80μm | |||
| Measurement item | Parameter | Ra Rz==Ry(JIS) Rq Rt==RmaxRp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr |
|
| Standard | ISO,ANSI,DIN,JIS | ||
| Graphic | Material ratio curve | ||
| Filter | RC,PC-RC,Gauss,D-P | ||
| The sampling length(lr) | 0.25,0.8,2.5mm | ||
| Assessment length（ln） | Ln= lr×n n=1~5 | ||
| Sensor | Principle | The displacement differential inductance | |
| Stylus | Natural Diamond, 90B cone angle, 5μm tip radius | ||
| Force | <4mN | ||
| Skid | Ruby,Longitudinal radius 40mm | ||
| Traversing speed | lr=0.25, Vt=0.135mm/s | ||
| lr=0.8, Vt=0. 5mm/s | |||
| lr=2. 5, Vt=1mm/s | |||
| Return, Vt=1mm/s | |||
| Accuracy | No more than±10% | ||
| Repeatability | No more than 6% | ||
| Power supply | Built-in3.7VLithium ion battery,Charger :DC5V,800mA/3hour | ||
| Working Time | More than 20 hours | ||
| Outline dimension L*W*H | 141*55*40mm | ||
| Weight | About 400g | ||
| Working Environment | Temperature:- 20℃ ~ 40℃Humidity:< 90% RH | ||
| Store and Transportation | Temperature:- 40℃ ~60℃Humidity:< 90% RH | ||
استاندارد ها
Standard Configuration
| Number | Name | Quantity | Remarks |
| 1 | Main Unit | 1 | |
| 2 | Sensor | 1 | Precision parts |
| 3 | Adjustable Support | 1 | |
| 4 | Calibration block | 1 | |
| 5 | Block bracket | 1 | |
| 6 | Charger | 1 | |
| 7 | USB charging cable | 1 | |
| 8 | Operating manual | 1 | |
| 9 | Certificate | 1 | |
| 10 | Guarantee card | 1 | |
| 11 | Instrument container | 1 | |
| 12 | Software | 1 |
Optional configuration
| JITAI55 | -Extension rod.Used to extend length of sensor when testing deep hole (55mm) |
| JITAI90 | -Right angle measuring mechanism. |
| JITAI100 | -standard sensor, plane & shaft & inner surface of hole>6mm, depth <22mm |
| JITAI120 | -small hole sensor, cylindrical& plane &inner surface of hole>2 mm, depth <9mm |
| JITAI110 | -sensor for curved surface & plane, cylindrical, curvature radius>3 mm |
| JITAI131 | –sensor for deep groove, cylindrical & plane & groove width>3 mm, depth<10mm |

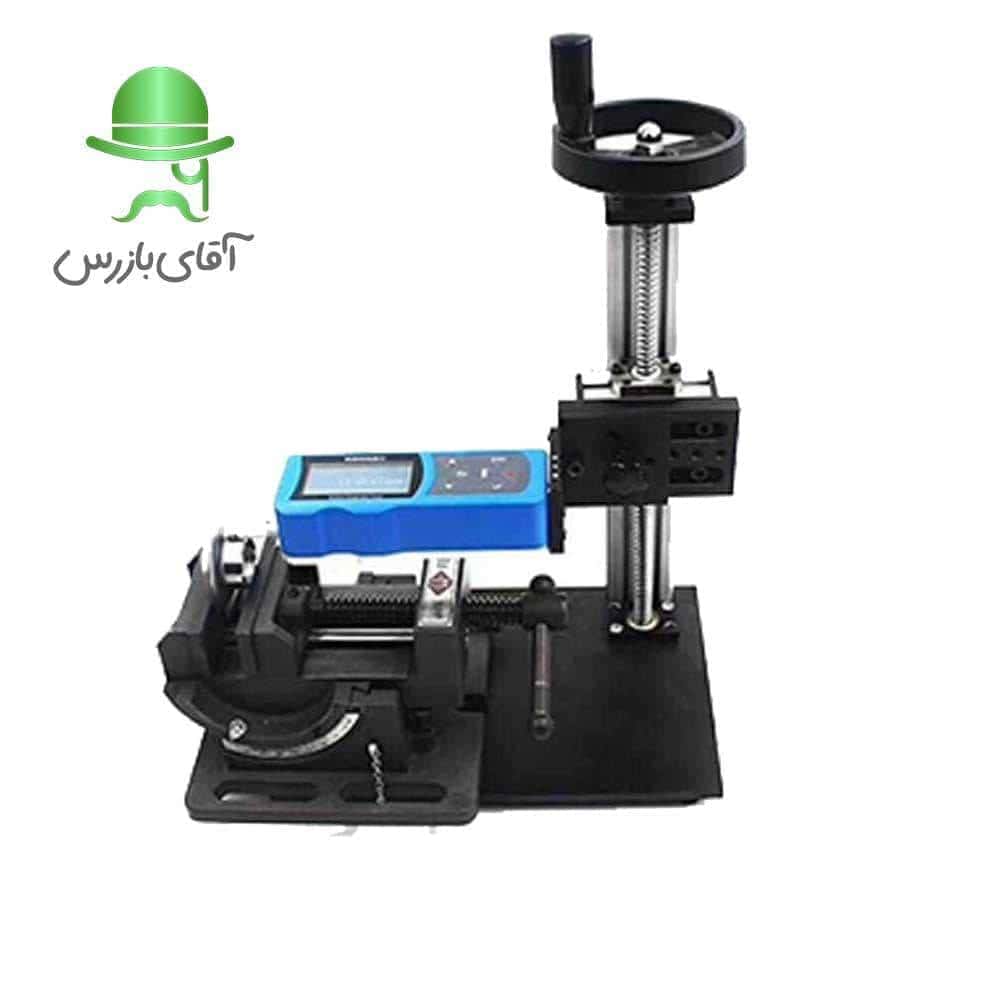

| JITAI520 | -Metal(Al)working platform, elevating, convenient and stable for test process. |
| JITAI620 | –Marble substrate working platform, elevating, V groove, high accuracy to test tiny work piece. |
| Roughness comparison block | High quality comparison block of surface roughness
Strict anti-rust treatment process 27 comparison block/set |
| Mini Pinter | External printer |
🏭 کاربردهای صنعتی و آزمایشگاهی
1. بازرسی سطوح پیش از پوشش دهی
اندازهگیری زبری سطح پیش از عملیات هایی مانند رنگ آمیزی، آنادایزینگ یا پوشش دهی ضدخوردگی برای اطمینان از چسبندگی مناسب پوششها.
2. کنترل کیفیت در تولید قطعات
بررسی زبری سطوح قطعات در صنایع خودرو سازی، هوا فضا و تولید ابزار دقیق برای تضمین کیفیت و عملکرد مطلوب.
3. تحقیقات و توسعه
استفاده در آزمایشگاه ها و مراکز تحقیقاتی برای مطالعه ویژگی های سطح مواد مختلف و تأثیر آن بر خواص فیزیکی و شیمیایی.
4. بازرسی در محل
با توجه به پرتابل بودن دستگاه، امکان انجام اندازهگیری های سریع و دقیق در محلهای مختلف بدون نیاز به جابهجایی قطعات.
5. آموزش و آموزشگاهها
استفاده در مراکز آموزشی برای آموزش اصول اندازهگیری زبری سطح و آشنایی با تجهیزات پیشرفته.
