در فرآیند تست رادیوگرافی RT ، پس از تصویربرداری با اشعه ایکس یا گاما و ظهور فیلم، نیاز به ابزاری برای بررسی دقیق فیلمها وجود دارد. این ابزار، ویوور رادیوگرافی یا Film Viewer نام دارد که با فراهمکردن نور شدید و یکنواخت، امکان مشاهده واضح جزئیات و عیوب احتمالی را برای بازرس فراهم میسازد.
ویوور رادیوگرافی صنعتی چیست؟

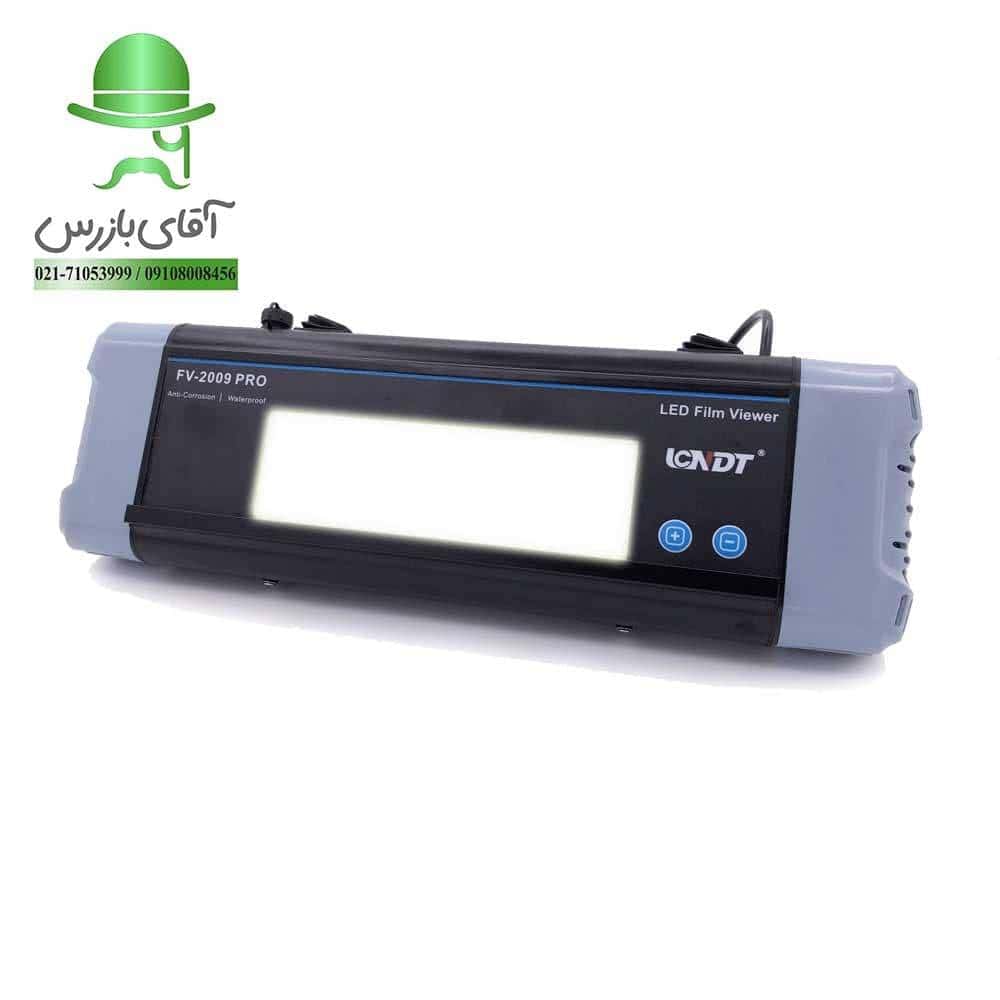

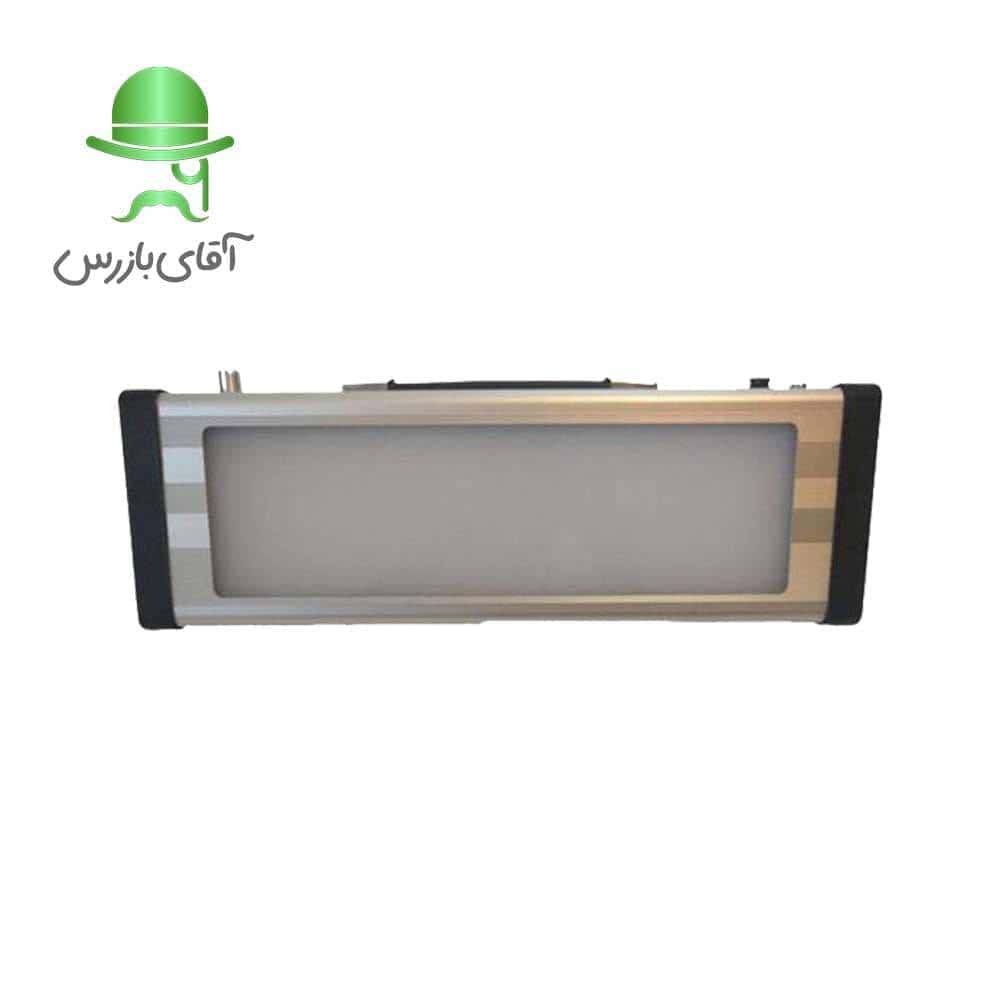

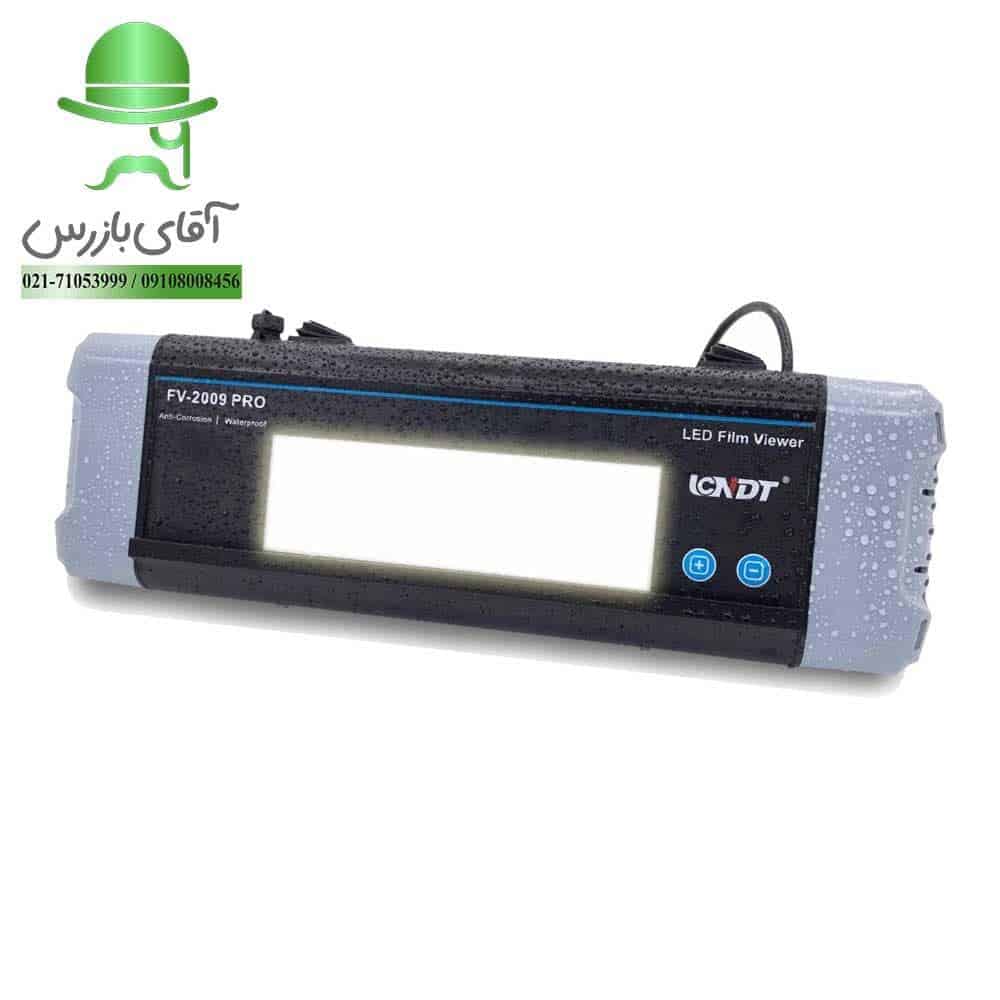

ویوور (Viewer) دستگاهی نوری است که برای روشنکردن فیلمهای رادیوگرافی صنعتی استفاده میشود تا بازرس بتواند بهراحتی عیوب، چگالی، ضخامت و ناپیوستگیها را مشاهده و ارزیابی کند.
اجزای اصلی ویوور رادیوگرافی
- منبع نور (لامپ یا LED با شدت بالا): روشنایی بالا و متمرکز، معمولاً بالاتر از 100,000 لوکس برای فیلمهای با چگالی بالا.
- صفحه نمایش (Diffuser Screen): سطح سفید یا مات برای توزیع یکنواخت نور.
- کنترل شدت نور (Dimmer or Controller): برای تنظیم شدت روشنایی بر اساس چگالی فیلم.
- سیستم خنککننده (فن یا سیستم تهویه): جلوگیری از داغشدن دستگاه در استفادههای طولانی.
- بدنه مقاوم و قابل حمل: مخصوص محیطهای صنعتی، برخی مدلها قابل حمل و سبک هستند.
انواع ویوور رادیوگرافی صنعتی
| نوع ویوور | توضیح | کاربرد |
|---|---|---|
| ویوور رومیزی | برای استفاده ثابت در آزمایشگاه | فیلمهای با چگالی متوسط |
| ویوور پرتابل (قابل حمل) | سبک و قابل جابجایی | سایتهای بازرسی میدانی |
| ویوور با شدت بالا (High Intensity) | برای فیلمهای ضخیم و تیره | خطوط لوله، پتروشیمی |
نکات مهم هنگام انتخاب ویوور
- شدت نور کافی: حداقل 100,000 لوکس برای استاندارد ISO.
- توان مصرفی: معمولاً 100 تا 300 وات بسته به مدل.
- پشتیبانی از استاندارد ASTM / ISO: برای تست و ارزیابی دقیق.
- پایداری نور: نور یکنواخت بدون سوسو یا سایه.
- طول عمر لامپ یا LED: بهویژه در مدلهای صنعتی.
کاربرد ویوور در صنعت
- بررسی جوشها در خطوط لوله نفت و گاز
- بازرسی قطعات صنعتی در نیروگاهها و صنایع سنگین
- تفسیر فیلمهای RT در کارگاهها و آزمایشگاههای تست غیر مخرب (NDT)
- آموزش و تحلیل فیلمهای آموزشی رادیوگرافی
